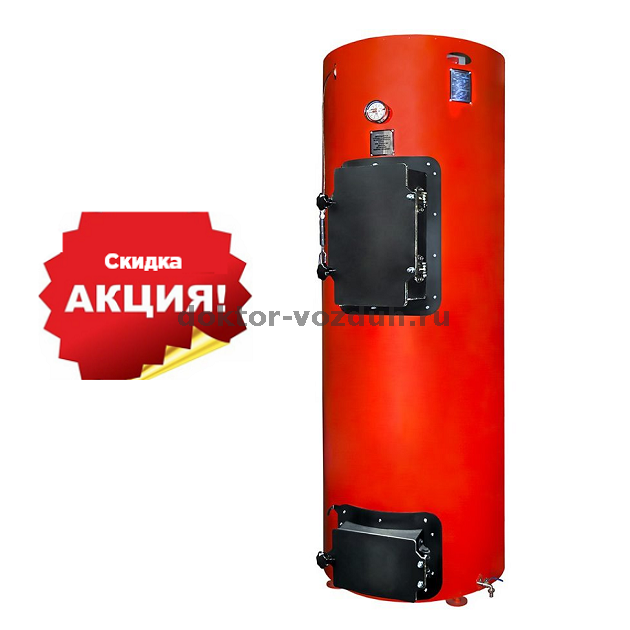

Медведь КВр 10. Котел дровяной Медведь. Котел дровяной с водяным контуром длительного, верхнего горения серии КВр, мощностью 10 кВт, производственного концерна Медведь, отапливаемая площадь до 90 кв.м. Виды топлива: дрова, брикеты, пеллеты. Длительность горения: до 25 часов. Продажа, гарантийное обслуживание. Рассрочка без переплаты 0% на 4 мес. Оформление кредита под товар на сайте. Доставка: все регионы России. ☎ 8-800-201-35-65

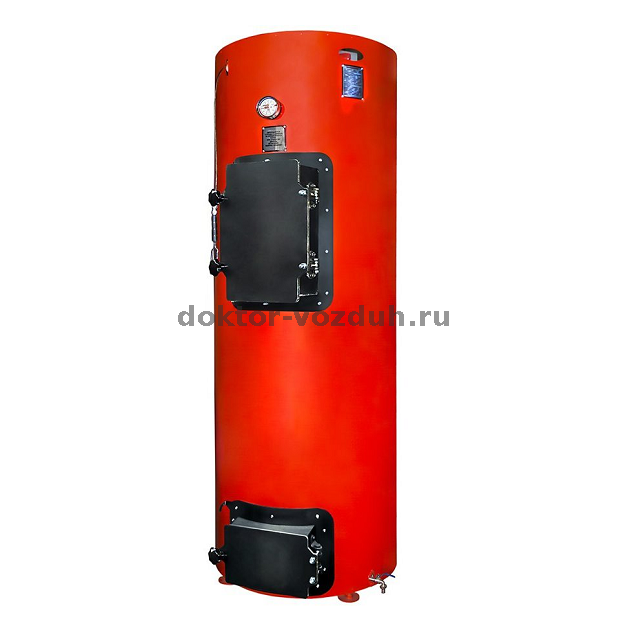

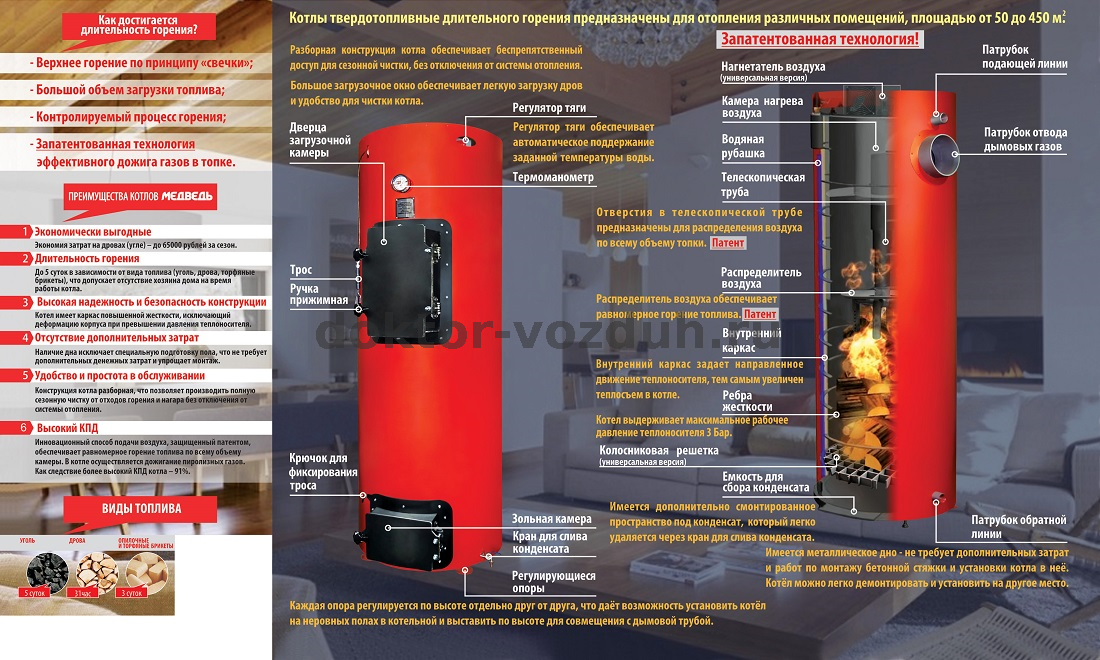

Котел - это стальной цилиндр, окруженный стальным цилиндром большего диаметра, конструкция утеплена. В передней части котла находится терморегулятор (5). Между обоими цилиндрами нагревается теплоноситель, температура и давление которого контролируется термоманометром (12). В конструкции имеется проем для загрузки дров (3) и проем для удаления золы (4), и дымоход для отвода дымовых газов (11). Так же имеются патрубки для подачи и отвода теплоносителя. Для улучшения качества горения и передачи тепла, в верхней части камеры горения установлена камера подогрева воздуха (2). Между камерой подогрева и стенками котла имеется проем, через который дымовые газы попадают в теплообменную полость.
В камеру помещается телескопическая труба (1), состоящая из секций, на конце которой крепится распределитель воздуха (7). В верхней части камеры расположено отверстие для поступления воздуха и устройство для регулирования подачи воздуха (6). С левой стороны котла, рядом с дверцами, есть трос (8) для подъема телескопической трубы подачи воздуха (1). Назначение распределителя воздуха - правильно распределять воздух в зонах генерирования тепла, находящихся ниже, рядом с распределителем воздуха, а так же в зонах горения, которые расположены рядом с распределителем и над ним. Распределитель воздуха опирается на топливо и опускается вниз по мере сгорания топлива.
|
Дровяной котел КВр 10 кВт. Технические характеристики |
|
Мощность котла |
10 кВт |
Используемое топливо |
Дрова, древесные отходы, опилочные брикеты, рекомендуемая влажность 15-30% |
Отапливаемая площадь*, м2 |
50-110 |
Продолжительность сгорания закладки топлива**, ч |
От 6 до 25 |
Отапливаемый объем помещения, м3 |
150-330 |
Объем топки, м3 |
0,14 |
Количество загружаемого топлива (дрова), кг |
30 |
Максимальная длина дров, см |
35 |
Количество воды в котле, л |
30 |
Расход теплоносителя максимальный, куб/ч |
0,25 |
Максимальное давление теплоносителя в котле, бар |
3 |
Разрежение за котлом, Па |
20-30 |
КПД, % |
91 |
|
Угольный (универсальный) котел КВр 10 кВт (G/GC). Технические характеристики |
|
Мощность котла |
10 кВт |
Используемое топливо |
Уголь, торфяные брикеты, дрова, древесные отходы, опилочные брикеты |
Отапливаемая площадь*, м² |
50-110 |
Продолжительность сгорания закладки топлива**, ч |
От 6 до 96 |
Объем топки, м3 |
0,11 |
Количество загружаемого топлива (дрова), кг |
27 |
Количество загружаемого топлива (уголь), кг |
58 |
Отапливаемый объем помещения, м3 |
150-330 |
Максимальная длина дров, см |
35 |
Количество воды в котле, л |
30 |
Расход теплоносителя максимальный, куб/ч |
0,25 |
КПД, % |
91 |
Максимальное давление теплоносителя в котле, бар |
3 |
Разрежение за котлом, Па |
20-30 |
Характеристики питающей сети для вентилятора котла |
220 |
Потребляемая мощность вентилятора, Вт |
23 |
|
* При высоте потолка 3 метра и утепленности помещения по нормам и правилам местной климатической зоны. |
|
|
Дровяной котел КВр 10 кВт. Габаритные и присоединительные размеры |
|
|
Присоединительные размеры |
|
|
Мощность котла |
10 кВт |
|
Размеры присоединительных |
Ду 32, (Муфта G1 1/4”) |
|
Диаметр патрубка дымовой трубы (d), мм |
150 |
|
Размеры загрузочного проема, мм |
232х390 |
|
Масса, кг |
160 |
|
Габаритные размеры, мм |
|
|
Высота |
1780 |
|
Диаметр |
550 |
|
H1 |
118 |
|
H2 |
1440 |
|
H3 |
1624 |
|
Угольный (универсальный) котел КВр 10 кВт (G/GC). Габаритные и присоединительные размеры |
|
|
Присоединительные размеры |
|
|
Мощность котла |
10 кВт |
|
Размеры присоединительных |
Ду 32, (Муфта G1 1/4”) |
|
Диаметр патрубка дымовой трубы (d), мм |
150 |
|
Размеры загрузочного проема, мм |
232х390 |
|
Масса, кг |
160 |
|
Габаритные размеры, мм |
|
|
Высота |
1780 |
|
Диаметр |
550 |
|
H1 |
118 |
|
H2 |
1440 |
|
H3 |
1624 |
|
|
|
|
