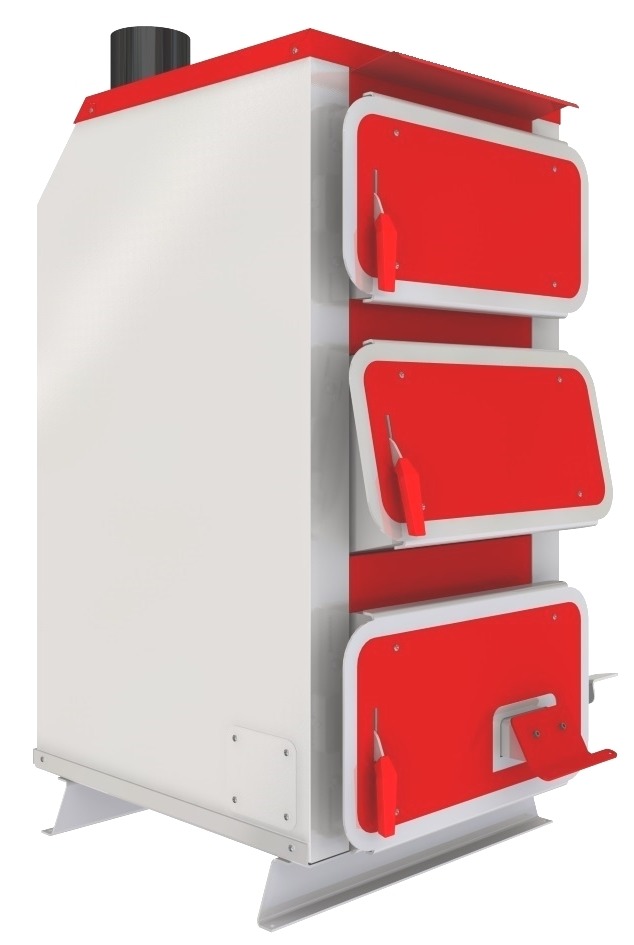

Heiztechnik (Хайцтехник) Holz New / Holz New Plus – инструкция, технические характеристики, руководство по эксплуатации. Дровяной котел – водогрейный Heiztechnik Holz New 15-25-35-50-65 кВт твердотопливный, преимущественно на дровах, крупной щепе, с наилучшими результатами при одновременном сжигании дров и небольшого количества угля, брикетов, с ручной закладкой, российского производственного предприятия Хайцтехник РУС, отапливаемая площадь до 650 кв.м., работающий на одной загрузке до 20 часов. Длительного, верхнего горения водогрейный котёл на твердом топливе Heiztechnik (Хайцтехник) Holz New, мощностью от 15 до 65 кВт, из стали 5 мм, с водонаполненными колосниками, встроенным механизмом и ножной педалью для их очистки. Твердотопливный котёл Heiztechnik (Хайцтехник) Holz New, оснащен водонаполненными трубчатыми колосниками, встроенным механизмом и удобной очисткой колосниковой решетки без открывания котла. Позволяет установить термостатический регулятор тяги (для эксплуатации котла в энергонезависимом режиме). Всеядность по основному виду топлива (дрова, уголь, штыб, брикеты). Возможность работать без электроэнергии, если не устанавливать автоматику, с регулировкой температуры: вручную или с регулятором тяги (опция). Работают на одной загрузке угля до 20 часов (при использовании регулятора тяги). Оснащен системой вторичного наддува воздуха для дожига дымовых газов.

Проверить комплектность поставки, сравнить данные на заводской табличке и на Гарантийной карте:

• проверить котел на предмет повреждений в процессе хранения/перевозки/монтажа;

• сравнить данные указанные на заводской табличке (на корпусе котла) с данными. указанными в настоящем Руководстве по обслуживанию;

• внимательно ознакомиться с настоящим Руководством по обслуживанию;

• перед запуском котла следует проверить, соответствует ли подключение к системе отопления рекомендациям. Во время использования котла необходимо следовать основным рекомендациям по использования котла;

• котел предназначен для сжигания топлива в верхнем слое;

• пользователю необходимо полностью сжечь топливо в котле, затем загрузить новое и заново разжечь eгo (котел не предназначен для непрерывного сжигания);

• при использовании другого способа сжигания возможен быстрый выход из строя колосников, не полное сжигание, снижение КПД котла.

Транспортировку котла следует осуществлять только в заводской упаковке. Котел следует транспортировать только в вертикальном положении. В противном случае, возможны повреждения внешних панелей котла. Для перевозки рекомендуется nрименять грузовые транспортные средства с открытым или закрытым бортом. Не допускается применение легковых автоприцепов. В процессе перевозки котел должен быть надежно закреплен в кузове транспортного средства при помощи стяжных ремней, защищающих котел от перемещения в процессе перевозки. Котел должен быть закреплен минимум двумя стяжными ремнями. Ремни следует располагать таким образом, чтобы не повредить внешние панели котла. Прочность (усилие на разрыв) стяжных ремней должна в 4 раза превышать вес брутто оборудования. Производитель не несет ответственность за повреждения, связанные с неправильной транспортировкой оборудования.

Хранение котла допускается осуществлять только в заводской упаковке. Гарантийный срок хранения - 12 месяцев с даты продажи. Хранение при температуре окружающего воздуха от

-40°С до +50°С, в сухом, защищенном от попадания влаги и брызг помещении. Производитель не несет ответственности за повреждения котла (следы коррозии, повреждения пластиковых элементов и электроизоляции кабелей и т.д.), возникших в результате неправильноrо хранения.

Погрузка и разгрузка котла производится в заводской упаковке, при помощи автокранов, грузовых машин, оборудованных крановой стрелой, с помощью фронтального вилочного погрузчика, балочного крана и других грузоподъемных механизмов. Грузоподъемность применяемых машин и механизмов должна соответствовать весу брутто. При подъеме с помощью крановых механизмов, следует использовать гибкие ленточные стропы и траверсы, для исключения бокового давления на внешние панели котла. Транспортировка котлов при помощи гидравлических тележек должна осуществляться в заводской упаковке. При транспортировке котла по неровной поверхности следует придерживать котел. Производитель не несет ответственность за повреждения, возникшие в результате погрузки и разгрузки оборудования.

Работы по монтажу и первому запуску котла в эксплуатацию должны быть произведены организацией, имеющей соответствующие лицензии. Первый запуск котла должен быть осуществлен организацией, имеющей официальный сертификат Heiztechnik, либо самостоятельно покупателем при соблюдении всех требований Настоящей инструкции.

Для долгой и безопасной службы котла, а также для сохранения условий гарантии, обратите внимание на следующие требования. Оборудование предназначено для эксплуатации в отапливаемых помещениях с нормальной влажностью: температура воздуха в помещении: + 5 до + 40°С, относительная влажность воздуха максимальная - 70%. Не долускается эксплуатация котла в пыльных помещениях. Не допускается проведение работ по дроблению и/или сортировке угля в помещении, где установлен котел. Угольная пыль может привести к выходу из строя электрических компонентов. Большие концентрации угольной пыли могут привести к взрыву. В помещении где установлен котел запрещено хранение горючих материалов и жидкостей.

• перед началом монтажа убедитесь в отсутствии механических повреждений и полной комплектации котла;

• убедитесь, что помещение для установки котла соответствует требованиям, указанным в настоящем Руководстве;

• убедитесь, что конструкция дымохода соответствует требованиям, указанным в настоящем Руководстве;

• убедитесь, что Ваша система отопления отвечает требованиям и рекомендациям, указанным в настоящем Руководстве, а также всем действующим нормативам РФ. Компания Heiztechnik настоятельно рекомендует воспользоваться услугами сертифицированных проектных организаций.

Особенное внимание следует уделить:

• объем расширительного бака должен быть рассчитан исходя из водной емкости системы отопления и характеристик используемого теплоносителя. Емкость расширительного бака закрытого типа не должна быть менее, чем 25-30% от водной емкости системы отопления.

• котел должен быть дополнительно защищен группой безопасности иnи предохранительными клапанами для того, чтобы избежать аварийных ситуаций при работе котла;

• в закрытой системе обязательно должна быть установлена группа безопасности с порогом срабатывания 2,5 атм, между группой безопасности и котлом не должно быть задвижек и иных клапанов;

• запрещается использование топлива с калорийностью выше 6 500 ккал;

• монтаж всех компонентов системы отопления, дымохода и котла должен быть выполнен в ооответствии с проектом, работы должны быть проведены организацией, имеющей соответствующие сертификаты;

• безопасная и надежная работа котла достигается только при правильной настройке управляющего контроллера.

При соблюдении условий эксплуатации покупатель имеет право на осуществление бесплатных гарантийных ремонтов, (см, пункт «Гарантийные обязательства»).

Котлы серии Holz New являются стальными низкотемпературными котлами с водяной рубашкой, предназначенные для отопления дровами, углем различных объектов, а также для нагрева бытовой горячей воды (ГВС) для бытовых нужд при помощи бойлеров косвенного нагрева. Сжигание топлива осуществляется в камере сжигания на чугунных колосниках, с автоматической подачей воздуха в зону горения с помощью наддувного вентилятора. Управление дровяным котлом длительного горения осуществляется при помощи микропроцессорного контроллера. Конструкция котла оптимизирована для сжигания дерева (конструкция воздуховодов, воздушных форсунок, топочной камеры). Уголь допускается использовать только как дополнительное тоnливо, в небольшом количестве.

Внимание! Котлы могут работать как в открытой, так и в закрытой системе отопления. Монтаж котла в закрытой системе отопления должен быть осуществлен в соответствии с рекомендациями производителя.

Основное топливо - дрова и брикеты (влажностью не более 30%). Допускается сжигать крупную щепу.

Дополнительное топливо - уголь влажностью до 25%, калорийностью не более 6200. Наилучшие результаты по длительности горения и КПД удается получить при одновременном сжигании дров и небольшого количества угля (порядка 10 %). Щепу тоже рекомендуется использовать в качестве добавки к основному топливу.

Котлы изготовлены из высококачественной сертифицированной стали. Внешние стальные панели окрашены методом высокотемпературной порошковой окраски. Внешний вид котла отлично вписывается в современный интерьер помещения.

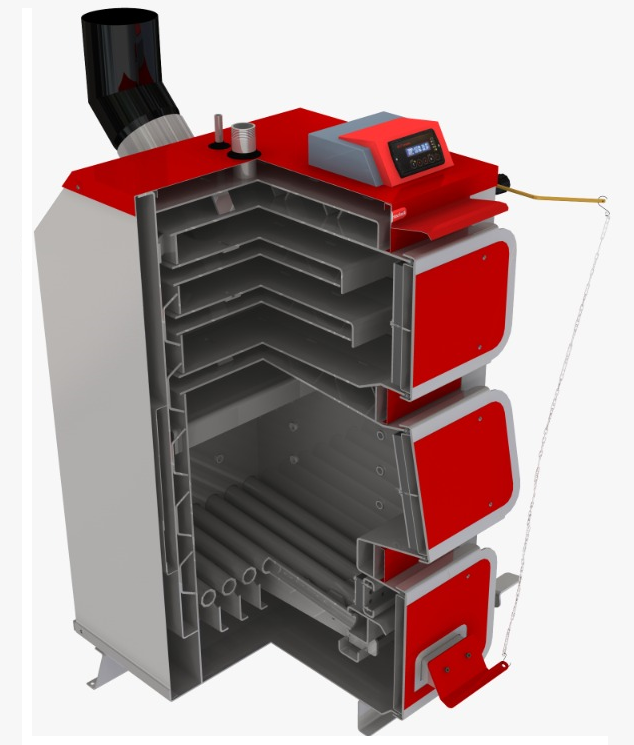

орпус котла состоит из 3-х основных частей. В средней части котла находится камера сгорания с чугунными колосниками. В верхней части котла над камерой сгорания находится дымогарный трубчатый теплообменник. Корпус котла и теплообменник заполнены теплоносителем. В нижней части котла находится зольная камера, предназначенная для сбора золы. На передней части котла находятся три дверцы. Верхняя дверца предназначена для чистки теплообменника. Средняя предназначена для контроля пламени, розжига котла и чистки внутренней поверхности топки. нижняя дверца предназначена для удаления золы из котла. Сжигание топлива происходит на водонаполненных колосниках. Топливо засыпается в камеру в ручном режиме. В котле топливо сгорает с помощью подачи воздуха наддувным вентилятором. Подача необходимого количества воздуха в зону горения обеспечивает полное и эффективное сжигание топлива. Подача дополнительного воздуха в зону горения осуществляется через патрубки по бокам котла. Конструкция котла позволяет непрерывно досыпать топливо в процессе горения. Котел предназначен для сжигания топлива в нижней задней части камеры сжигания. Основное пламя при горении топлива располагается за полой задней стенкой камеры сжигания. Задняя стенка камеры сжигания не заполнена водой, это позволяет поддерживать высокую температуру в районе задней стенки, что необходимо для дожига газов при сжигании дров. Однако из-за полой задней стенки камеры котел не предназначен для сжигания угля, т.к. высокая температура может повредить ее. Патрубки труб прямой и обратной воды выполнены с наружной резьбой. В зависимости от мощности котла диаметр может быть различным ( см. таблицу основных параметров котла). Патрубок отвода дыма изготовлен из трубы и расположен сзади котла . В зависимости от мощности котла диаметр может быть различным ( см. таблицу основных параметров котла). Для наполнения или слива теплоносителя из котла предназначен патрубок, который расположен внизу на задней стенке котла.

Для правильного подбора необходимой мощности котла следует учесть ряд факторов: теплопотери здания через ограждающие конструкции здания: кровлю, стены, пол, дверные и оконные проемы; затраты тепла на вентиляцию, инфильтрацию, нагрев бытовой горячей воды, потери тепла при эксплуатации ворот. В случае наличия теплотрасс,следует учесть потери тепла в теплотрассах. Полностью достоверный расчет теплового баланса здания по заказу клиента может выполнить проектная организация, выполняющая расчеты в соответствии с действующими строительными нормами. Правильно подобранная мощность котла, соответствующая тепловой нагрузке здания, существенно влияет на экономичность и эффективность работы котла. При эксплуатации котла недостаточной мощности возможно падение температуры в помещении, повышение износа котла, а также коррозионные повреждения корпуса котла в связи с низкой температурой обратной линии (менее 45°С).

Мощность отопительного котла Heiztechnik следует выбирать на основании теплотехнического расчета Вашего объекта. Расчет теплопотерь здания следует выполнять в соответствии со СНиП 23-02-200З "Тепловая защита зданий".

Котлы рассчитаны для подключения к электросетям с напряжением 220/230 В / 50 Гц. Подключение контроллера котла к электрической сети должно быть выполнено в соответствии с действующими нормами. В случае, если напряжение в Вашей электросети отличается более чем на 5% от номинального напряжения, необходимо использование стабилизатора напряжения подходящей мощности. Подключение необходимо производить через электророзетку с заземляющими контактами, или через автоматические выключатели, что позволяет обесточить котел в случае необходимости. Запрещается использование временных и/или не заземленных электроподключений. Для резервного электропитания котла допускается использование инверторных блоков бесперебойного питания с подходящими характеристиками, и/или генераторов электроэнергии на основе жидкого топлива. Частота и напряжение на выходе резервного источника электропитания должны соответствовать параметрам котла. Корпус котла должен быть заземлен в соответствии с действующими нормами. Это необходимо для защиты от поражения электрическим током, а также для предотвращения электрокоррозии. Контроллер котла защищен от короткого замыкания при помощи предохранителя. Пожалуйста, при замене, используйте предохранители только соответствующих характеристик.

Перед включением электрических устройств (при доставке / монтаже или запуске при отрицательной температуре) убедитесь, что электрические устройства нагрелись до положительной температуры и в них отсутствует конденсат и влага. Повреждения котла, вызванные неправильным электроподключением, не являются гарантийным случаем.

Котлы Heiztechnik оснащаются современными микропроцессорными контроллерами. Котел может комплектоваться различными контроллерами, поэтому подробное описание автоматики представлено в инструкции на установленный контроллер. Автоматика позволяет управлять процессом горения и распределения полученного тепла. Контроллер позволяет управлять несколькими контурами отопления. В автоматике реализовано погодозависимое управление и защита от перегрева котла. В зависимости от установленной автоматики, возможно подключение комнатного контроллера. Возможности автоматики показаны в таблице ниже.

• корпус котла;
• вентилятор;
• комллект автоматики котла;
• инструкция по обслуживанию котла и свидетельство о продаже и запуске в эксплуатацию, комллектчугунных колосников;
• комллект инструмента для чистки.
